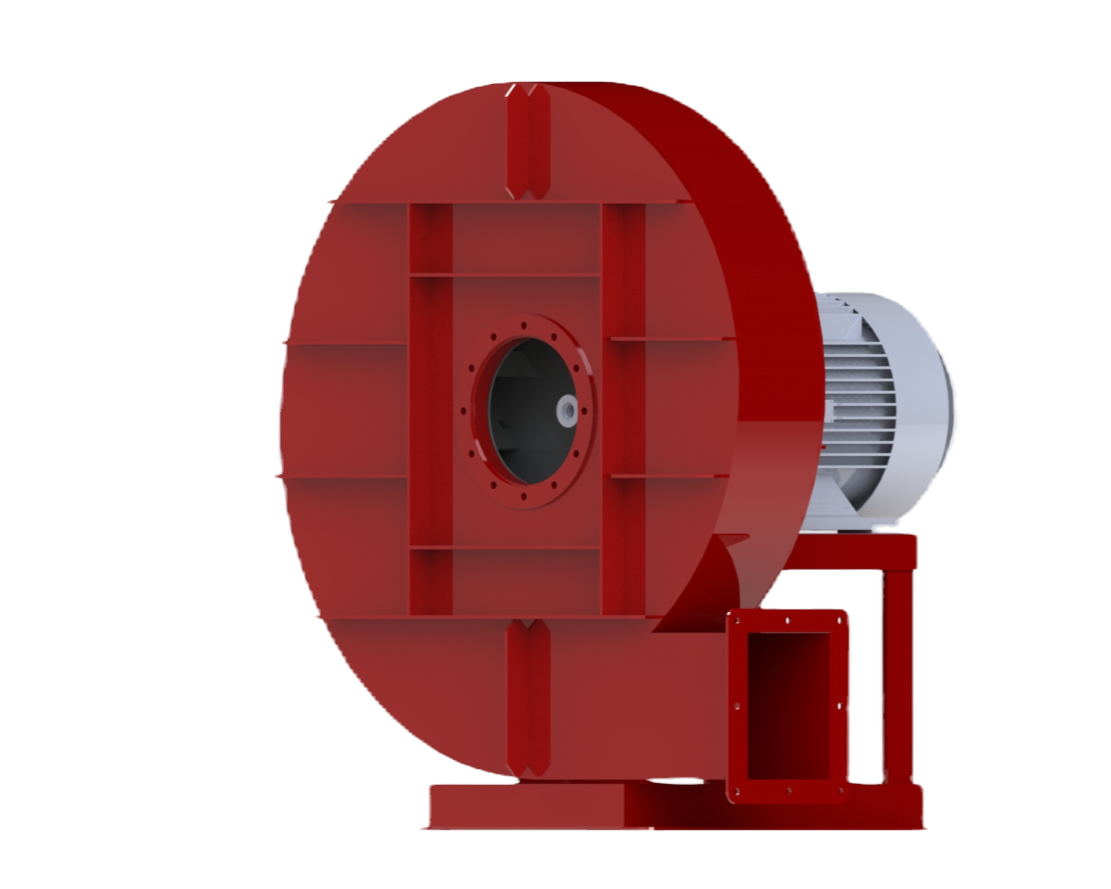

OMG D SERİSİ - YÜKSEK BASINÇLI RADYAL FAN

YÜKSEK BASINÇLI RADYAL FAN

OMG D Serisi Özellikleri

  • Üretim Aralığı 2.000 M³/H - 20.000 M³/H
  • Döküm Fan Göbeği (Gjs 250 Mangan Fosfat Kaplama )
  • Konik Burç ile Bağlantı
  • Elektrostatik Toz Boyalı (Tgis Free)
  • Temizleme & Bakım Kapağı
  • Taşıma & Kaldırma Aparatı
  • Aerodinamik Emiş Hunisi
  • Yüksek Verimlilik Düşük Enerji Tüketimi
  • Yeni ergonomik tasarım ve Güçlendirilmiş Gövde Yapısı
  • 360° ayarlanabilir gövdesi ile montaj kolaylığı
  • Sızdırmaz gövde yapısı
  • Emiş ağzı karşı flanşı dahil
  • Opsiyonel Şase ve Titreşim Takozları
  • Sıcaklık Dayanımı -20 °C + 120 °C
  • Yön Belirtilmediği Takdirde Standart Resimdeki Şekilde İmal Edilecektir.

OMG D Serisi; Katı yakıt kazanlarında,maden havalandırması,endüstriyel makinalarda yüksek basıncın ihtiyaç olduğu her alanda kullanıma uygundur.

Ölçüler

        Emiş Atış
MODEL A B C D a b
OMG D1 265 265 630 100 95 85
OMG D2 277 270 680 110 100 90
OMG D3 315 280 730 120 110 95
OMG D4 340 320 780 130 120 110
OMG D5 360 330 815 140 130 120
OMG D6 400 390 870 160 150 130
OMG D7 420 400 910 170 160 140
OMG D8 460 410 990 190 180 150
OMG D9 465 460 1035 200 190 160
OMG D10 590 470 1075 210 200 170
OMG D11 615 480 1110 220 210 180
OMG D12 635 500 1165 240 230 190
OMG D13 695 550 1230 250 240 200
OMG D14 720 555 1275 260 260 210
OMG D15 750 580 1330 270 270 220



OMG A SERİSİ MODEL ÖZELLİKLERİ

 VOLTAJ FREKANS YALITIM SINIFI KORUMA SINIFI VERİM SINIFI KURULUM DÜZENİ MOTOR GÜCÜ MOTOR DEVRİ MAX.HAVA DEBİSİ MAX.BASINÇ AĞIRLIK
OMG D (V) (hz) (IC) (IP) (EC) (M) (KW) (R.P.M) (M³/H) (PA) (KG)
OMG D1 380 50 F 55 IE3 B35 1,1 3000 1800 3500
OMG D2 380 50 F 55 IE3 B35 1,5 3000 2000 4200
OMG D3 380 50 F 55 IE3 B35 2,2 3000 2400 5100
OMG D4 380 50 F 55 IE3 B35 3 3000 3000 5700
OMG D5 380 50 F 55 IE3 B35 4 3000 3800 6400
OMG D6 380 50 F 55 IE3 B35 5,5 3000 4500 7000
OMG D7 380 50 F 55 IE3 B35 7,5 3000 5600 8000
OMG D8 380 50 F 55 IE3 B35 11 3000 7200 8500
OMG D9 380 50 F 55 IE3 B35 15 3000 8800 10000
OMG D10 380 50 F 55 IE3 B35 18,5 3000 10500 10500
OMG D11 380 50 F 55 IE3 B35 22 3000 11500 11500
OMG D12 380 50 F 56 IE3 B35 30 3000

13500

 13500
OMG D13 380 50 F 57 IE3 B35 37 3000 15600 14500
OMG D14 380 50 F 58 IE3 B35 45 3000 17800 15500
OMG D15 380 50 F 59 IE3 B35 55 3000 20000 16500



OMG A BASINÇ TABLOSU ( PA )
BASINÇ TABLOSU (PA)
 0 1000 2000 3000 4000 5000 6000 7000 8000 10000 12000 14000 16000 HAVA DEBİSİ (M³/H)
OMG D1 1800 1400 1100 800
OMG D2 2000 1600 1300 1100  700
OMG D3 2400 1900 1700 1500 1100  600
OMG D4 3000 2500 2300 2000 1600 1100
OMG D5 3800 3300 3000 2600 2300 1800   1200
OMG D6 4500 4200 3800 3400 3000 2400 1800
OMG D7 5600 5200 4800 4500 4000 3500 3000 2400  1300
OMG D8 7200 7000 6400 6000 5300 5000 4400 3500  2800
OMG D9 8800 8500 8000 7500 7000 6500 5800 5000  4200
OMG D10 10500 10000 9500 9000 8300 7500 7000 6400 5500 3000
OMG D11 11500 11000 10500 10000 9400 8800 8000 7500 6500 4600
OMG D12 13500 13000 12800 12300 11500 10800 10300 9600 9000 7000 5000
OMG D13 15600 15000 14300 13700 13000 12400 11700 10900 10500 8000 6500 3000
OMG D14 17800 17000 16600 15800 15000 14600 13700 13000 12500 9000 8500 4000
OMG D15 20000 19000 18600 18200 17700 17000 16300 15700 14300 12500 10000 8000 5000



DİREKT AKUPLE FAN YÖN TABLOSU
