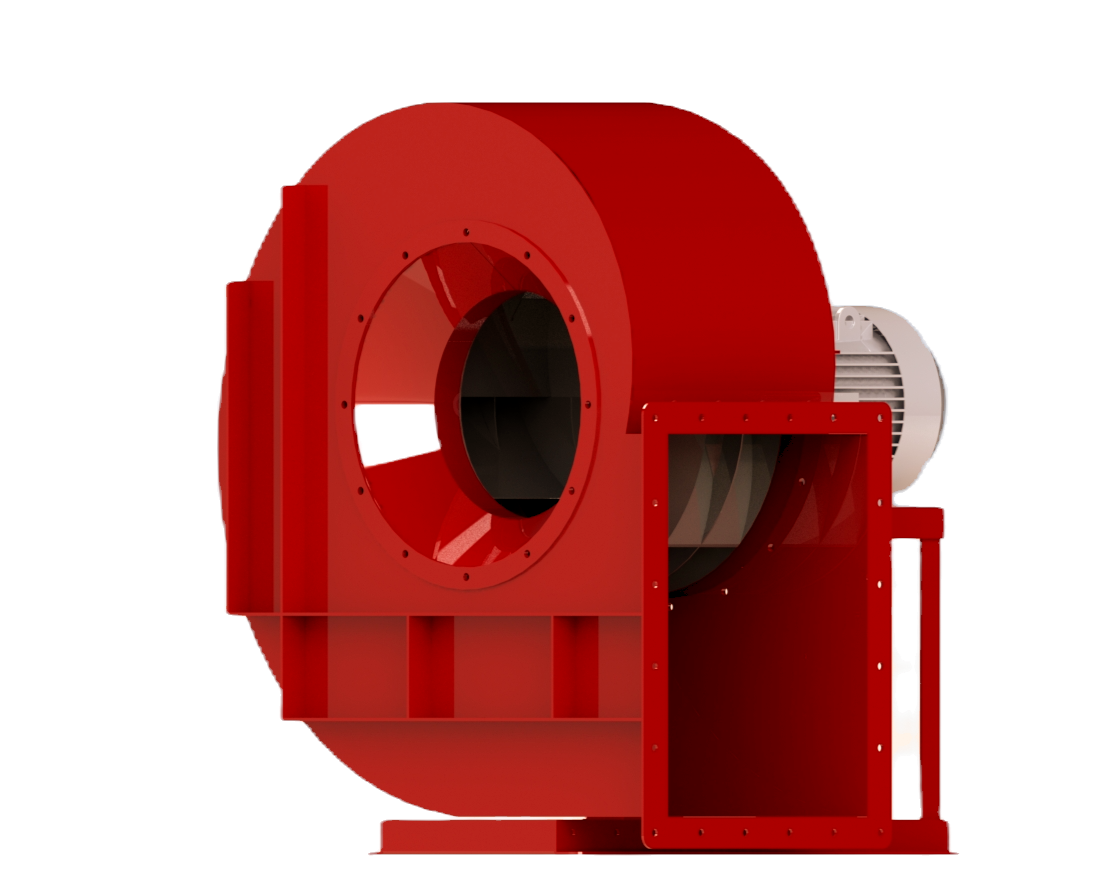

OMG K SERİSİ - SALYANGOZ FAN ORTA BASINÇLI

ENDÜSTRİYEL RADYAL FAN ORTA BASINÇLI GERİYE EĞİMLİ SEYREK KANATLI

OMG K Serisi Özellikleri

  • Üretim Aralığı 5.000 M³/H - 55.000 M³/H
  • Döküm Fan Göbeği (Gjs 250 Mangan Fosfat Kaplama )
  • Konik Burç ile Bağlantı
  • Elektrostatik Toz Boyalı (Tgis Free)
  • Temizleme & Bakım Kapağı
  • Taşıma & Kaldırma Aparatı
  • Aerodinamik Emiş Hunisi
  • Yüksek Verimlilik Düşük Enerji Tüketimi
  • Güçlendirilmiş Gövde Yapısı
  • Sızdırmazlık
  • Opsiyonel Şase ve Titreşim Takozları
  • Sıcaklık Dayanımı -20 °C + 120 °C
  • Yön Belirtilmediği Takdirde Standart Resimdeki Şekilde İmal Edilecektir.

OMG K Serisi; fabrika havalandırması, maden havalandırması, davlumbazı havalandırması v.b. ortamlarda kullanılır.

Ölçüler

        Emiş Atış
MODEL A B C D a b
OMG K1 377 264 670 220 250 200
OMG K2 397 280 712 240 250 200
OMG K3 467 290 768 270 300 250
OMG K4 477 300 813 290 300 250
OMG K5 549 340 874 320 350 300
OMG K6 559 360 926 350 400 300
OMG K7 619 380 987 390 450 350
OMG K8 709 390 1063 430 500 400
OMG K9 811 460 1175 470 600 400
OMG K10 871 480 1185 510 600 450
OMG K11 885 485 1240 850 650 450
OMG K12 912 510 1300 900 650 500
OMG K13 993 580 1361 1000 650 550
OMG K14 1047 600 1408 1060 700 600
OMG K15 1077 640 1467 1060 750 650



OMG K SERİSİ MODEL ÖZELLİKLERİ

 VOLTAJ FREKANS YALITIM SINIFI KORUMA SINIFI VERİM SINIFI KURULUM DÜZENİ MOTOR GÜCÜ MOTOR DEVRİ MAX.HAVA DEBİSİ MAX.BASINÇ AĞIRLIK
OMG K (V) (hz) (IC) (IP) (EC) (M) (KW) (R.P.M) (M³/H) (PA) (KG)
OMG K1 380 50 F 55 IE3 B35 1,1 3000 5000 1600
OMG K2 380 50 F 55 IE3 B35 1,5 3000 6000 2000
OMG K3 380 50 F 55 IE3 B35 2,2 3000 8000 2300
OMG K4 380 50 F 55 IE3 B35 3 3000 10000 2500
OMG K5 380 50 F 55 IE3 B35 4 3000 12000 2800
OMG K6 380 50 F 55 IE3 B35 5,5 3000 14000 3200 87
OMG K7 380 50 F 55 IE3 B35 7,5 3000 17000 3500 130
OMG K8 380 50 F 55 IE3 B35 11 3000 21000 4200 175
OMG K9 380 50 F 55 IE3 B35 15 3000 25000 4800 220
OMG K10 380 50 F 55 IE3 B35 18,5 3000 29000 5200
OMG K11 380 50 F 55 IE3 B35 22 3000 32000 5500
OMG K12 380 50 F 56 IE4 B35 30 3000 36000 6500
OMG K13 380 50 F 57 IE5 B35 37 3000 43000 7000
OMG K14 380 50 F 58 IE6 B35 45 3000 48000 7500
OMG K15 380 50 F 59 IE7 B35 55 3000 55000 8000



OMG K BASINÇ TABLOSU ( PA )
BASINÇ TABLOSU (PA)
 0 1000 1500 2000 2500 3000 4000 5000 6000 7000 8000 HAVA DEBİSİ (M³/H)
OMG K1 5000 2500 1250
OMG K2 6000 3500 2500 1250
OMG K3 8000 5000 4000 2500
OMG K4 10000 7000 6000 4000 2500
OMG K5 12000 8500 7000 5500 4000
OMG K6 14000 11000 9000 7500 6000 4000
OMG K7 17000 13500 12000 10500 9000 6500
OMG K8 21000 17500 16000 14500 12000 10500 6000
OMG K9 25000 22000 20000 18000 16000 14500 10000
OMG K10 29000 25000 23000 21000 19000 17500 13000 8000
OMG K11 32000 28000 26000 24000 22000 20000 16000 11000
OMG K12 36000 33000 31000 29000 27500 25000 21000 17000 12000
OMG K13 43000 39000 37000 35000 33000 30000 26000 21000 16000 11000
OMG K14 48000 44000 42000 40000 38000 35000 31000 26000 21000 15000
OMG K15 55000 50000 48000 46000 44000 42000 37000 32000 26000 20000 14000



DİREKT AKUPLE FAN YÖN TABLOSU
