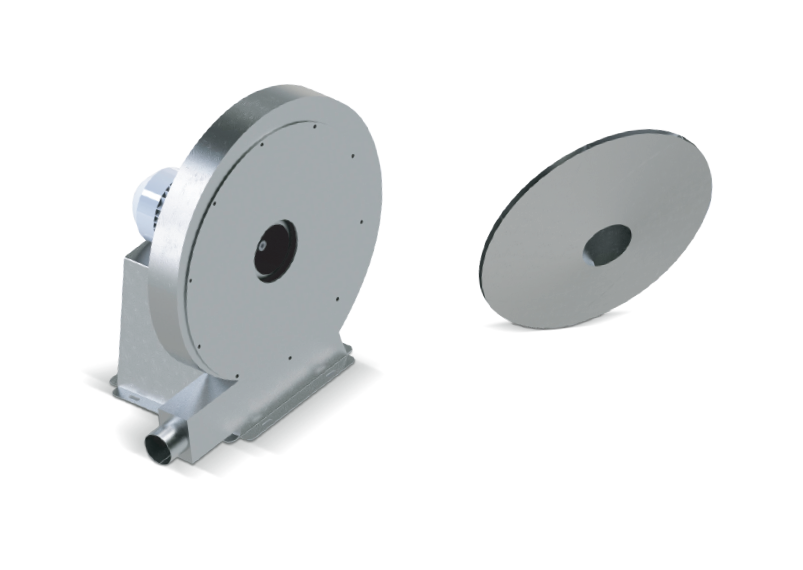

OMG YB İN Serisi - YÜKSEK BASINÇLI FAN

SALYANGOZ PASLANMAZ FAN YÜKSEK BASINÇLI SEYREK KANATLI İNOX & PASLANMAZ KÖRÜK FAN

OMG YB İN Serisi Özellikleri

  • Bu yüksek basınçlı fanlar genellikle kimya,dökümhane ve çimento fabrikalarında terch edilir
  • Üretim Aralığı 800 M³/h - 10.000 M³/h
  • Standartta Kullanılan Malzeme Aisi 304 Paslanmaz Çelik
  • Würth Temizleme Spreyi
  • Temizleme & Bakım Kapağı
  • Taşıma & Kaldırma Aparatı
  • Yüksek Verimlilik Düşük Enerji Tüketimi
  • Güçlendirilmiş Gövde Yapısı
  • Sızdırmazlık
  • Sıcaklık Dayanımı -20 °C + 120 °C
  • Opsiyonel Şase ve Titreşim Takozları
  • Exproof Olarak Üretim Yapılabilmektedir.
  • Yön Belirtilmediği Takdirde Standart Resimdeki Şekilde İmal Edilecektir.

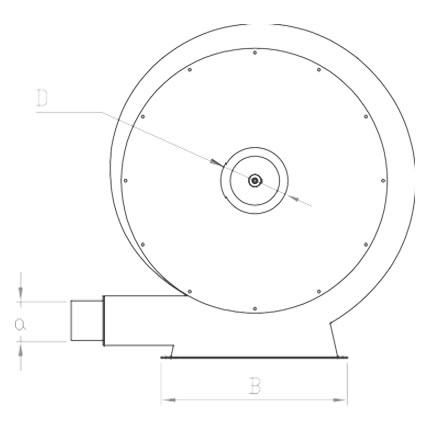

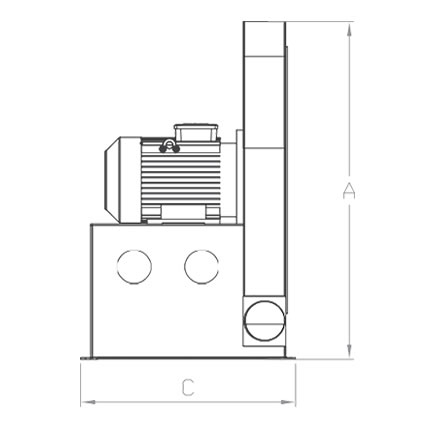

Ölçüler



      Emiş Atış
MODEL A B C D a
OMG YB İN 1 470 290 290 100 60
OMG YB İN 2 520 310 310 120 60
OMG YB İN 3 590 340 340 120 70
OMG YB İN 4 640 360 370 130 70
OMG YB İN 5 700 410 400 140 80
OMG YB İN 6 770 430 430 150 80
OMG YB İN 7 820 450 490 160 90
OMG YB İN 8 870 470 520 170 100
OMG YB İN 9 930 510 570 180 100
OMG YB İN 10 1020 560 650 200 120
OMG YB İN 11 1090 590 680 220 120

SALYANGOZ FAN YÜKSEK BASINÇLI GERİYE EĞİK SEYREK KANATLI İNOX

MODEL VOLTAJ
(V)
FREKANS
(hz)
YALITIM SINIFI
(IC)
KORUMA SINIFI
(IP)
VERİM SINIFI
(EC)
KURULUM DÜZENİ
(M)
MOTOR GÜCÜ
(KW)
MOTOR DEVRİ
(R.P.M)
MAX.HAVA DEBİSİ
(M³/H)
MAX.BASINÇ
(PA)
AĞIRLIK
(KG)
OMG YB İN 1 380 50 F 55 IE3 B35 0,55 3000 800 2250
OMG YB İN 2 380 50 F 55 IE3 B35 0,75 3000 900 2750 25
OMG YB İN 3 380 50 F 55 IE3 B35 1,1 3000 1100 3250
OMG YB İN 4 380 50 F 55 IE3 B35 1,5 3000 1300 4000 38
OMG YB İN 5 380 50 F 55 IE3 B35 2,2 3000 1600 5000 43
OMG YB İN 6 380 50 F 55 IE3 B35 3 3000 1800 6500 71
OMG YB İN 7 380 50 F 55 IE3 B35 4 3000 2000 7500 83
OMG YB İN 8 380 50 F 55 IE3 B35 5,5 3000 2500 9000
OMG YB İN 9 380 50 F 55 IE3 B35 7,5 3000 3000 10000 125
OMG YB İN 10 380 50 F 55 IE3 B35 11 3000 4000 11000
OMG YB İN 11 380 50 F 55 IE3 B35 15 3000 5000 13000

BASINÇ (PA) 0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 13000 HAVA DEBİSİ (M³/H)
OMG YB İN 1 800 550 400
OMG YB İN 2 900 650 550
OMG YB İN 3 1100 850 700 500
OMG YB İN 4 1300 1000 800 650 500
OMG YB İN 5 1600 1300 1000 800 650 500
OMG YB İN 6 1800 1500 1250 1100 900 750 600
OMG YB İN 7 2000 1700 1400 1200 1000 800 700 600
OMG YB İN 8 2500 2100 1750 1500 1200 1000 850 700 600 500
OMG YB İN 9 3000 2500 2000 1750 1500 1200 1000 850 700 600 500
OMG YB İN 10 4000 3300 2700 2300 2000 1600 1400 1100 950 750 650 550
OMG YB İN 11 5000 4000 3500 2900 2500 2000 1700 1400 1200 1000 800 700 600

DİREKT AKUPLE FAN YÖN TABLOSU
