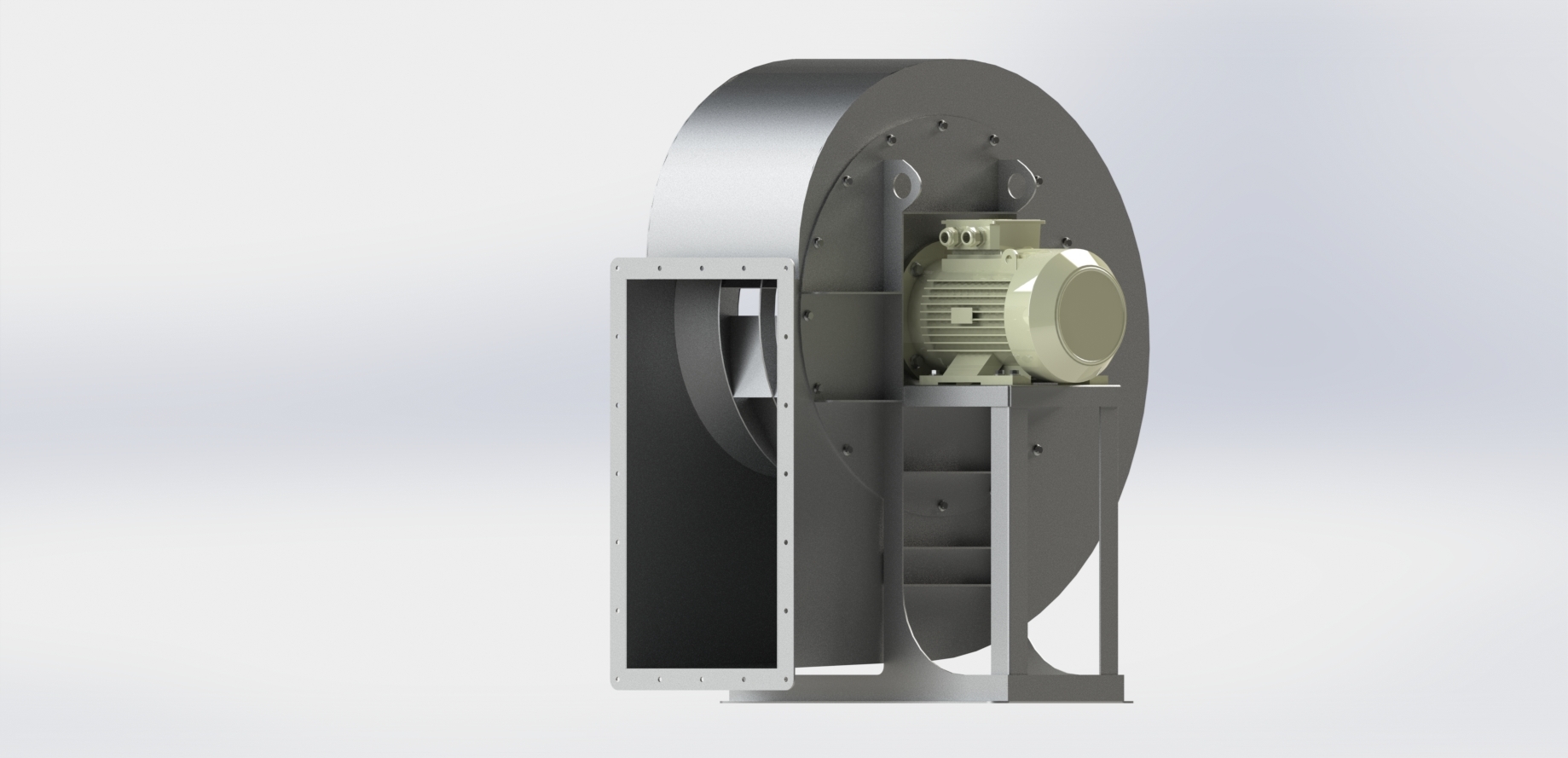

OMZ Z İN SERİSİ - RADYAL PASLANMAZ FAN

ENDÜSTRİYEL FAN RADYAL KANATLI GERİYE EĞİMLİ SEYREK KANATLI İNOX & PASLANMAZ FAN

OMG Z İN Serisi Özellikleri

  • Üretim Aralığı 5.000 M³/H - 100.000 M³/H
  • Döküm Fan Göbeği (Gjs 250 Mangan Fosfat Kaplama )
  • Konik Burç ile Bağlantı
  • Elektrostatik Toz Boyalı (Tgis Free)
  • Temizleme & Bakım Kapağı
  • Taşıma & Kaldırma Aparatı
  • Aerodinamik Emiş Hunisi
  • Yüksek Verimlilik Düşük Enerji Tüketimi
  • Güçlendirilmiş Gövde Yapısı
  • Sızdırmazlık
  • Opsiyonel Şase ve Titreşim Takozları
  • Sıcaklık Dayanımı -20 °C + 120 °C
  • Yön Belirtilmediği Takdirde Standart Resimdeki Şekilde İmal Edilecektir.

OMG Z Serisi; fabrika havalandırması, maden havalandırması, davlumbazı havalandırması v.b. ortamlarda kullanılır.

Ölçüler

OMG Z İN ÖLÇÜLERİ

MODEL A B C D a b
OMG Z1 İN 406 264 454 250 250 200
OMG Z2 İN 467 270 504 300 300 250
OMG Z3 İN 526 280 549 350 350 300
OMG Z4 İN  549 340 605 400 400 300
OMG Z5 İN 609 340 660 450 450 350
OMG Z6 İN  619 360 697 500 550 350
OMG Z7 İN 681 400 738 550 600 400
OMG Z8 İN 731 420 778 600 700 400
OMG Z9 İN 811 440 838 700 750 500
OMG Z10 İN 911 470 896 750 900 500
OMG Z11 İN 1023 480 952 850 950 600
OMG Z12 İN 1113 500 997 900 1000 650
OMG Z13 İN 1173 520 1037 1000 1100 700
OMG Z14 İN  1303  560  1087  1060  1150  800



SALYANGOZ FAN KAYIŞ KASNAKLI ALÇAK BASINÇLI GERİYE EĞİK SEYREK KANATLI
  VOLTAJ FREKANS  YALITIM SINIFI  KORUMA SINIFI VERİM SINIFI  KURULUM DÜZENİ MOTOR GÜCÜ MOTOR DEVRİ FAN DEVRİ  MAX.HAVA DEBİSİ MAX.BASINÇ
  V hz IC IP EC M KW R.P.M R.P.M M³/H PA
OMG Z1 İN 380 50 F 55 IE3 B35 0,75 1500 1500 5000 1000
OMG Z2 İN  380 50 F 55 IE3 B35 1,1 1500 1500 8000 1100
OMG Z3 İN 380 50 F 55 IE3 B35 1,5 1500 1500 11000 1200
OMG Z4 İN 380 50 F 55 IE3 B35 2,2 1500 1500 16000 1300
OMG Z5 İN 380 50 F 55 IE3 B35 3 1500 1500 20000 1400
OMG Z6 İN 380 50 F 55 IE3 B35 4 1500 1500 25000 1500
OMG Z7 İN 380 50 F 55 IE3 B35 5,5 1500 1500 32000 1600
OMG Z8 İN 380 50 F 55 IE3 B35 7,5 1500 1500 41000 1700
OMG Z9 İN 380 50 F 55 IE3 B35 11 1500 1500 50000 1800
OMG Z10 İN 380 50 F 55 IE3 B35 15 1500 1500 60000 1900
OMG Z11 İN 380 50 F 55 IE3 B35 18,5 1500 1500 70000 2000
OMG Z12 İN 380 50 F 55 IE3 B35 22 1500 1500 80000 2100
OMG Z13 İN 380 50 F 55 IE3 B35 30 1500 1500 90000 2200
OMG Z14 İN 380  50  F  55  IE3  B35  37  1500   1500 100000  2300


OMG Z SERİSİ BASINÇ TABLOSU
  0 200 400 600 800 1000 1200 1400 1600 1800 2000 2100 2200 2300       HAVA DEBİSİ ( M³/H )
OMG Z1 5000 4700 4000 3200  2200  1500
OMG Z2 8000 7200 6500 5500 4500  3500
OMG Z3 11000 10000 9000 8000 7000  6000  4500
OMG Z4 16000 14000 12000 11000 9000 8500  7000
OMG Z5 20000 17000 15000 14000 13000 12000 10500

9000


OMG Z6 25000 22500 20000 18000 17000 15000 13500  12000
OMG Z7 32000 28000 25000 23500 22000 20000 19000 18000  17000
OMG Z8 41000 36500 30000 28000 27000 25000 24000 23000 22000
OMG Z9 50000 44000 38000 35000 33000 32000 31000 30000 29000  28000
OMG Z10 60000 53000 48000 46000 45000 44000 43000 42000 40000 39000 38000
OMG Z11 70000 62500 60000 58000 56000 55000 53000 51000 49000 47000 45000
OMG Z12 80000 72000 69000 68000 66000 63000 61000 59000 57000 55000 53000 51000
OMG Z13 90000 83000 79000 76000 73000 70000 68000 66000 64000 62000 60000 57000 54000

OMG Z14 100000 97000 95000 93000 91000 89000 88000 86000 84000 82000 79000 77000 74000  70000


DİREKT AKUPLE FAN YÖN TABLOSU
